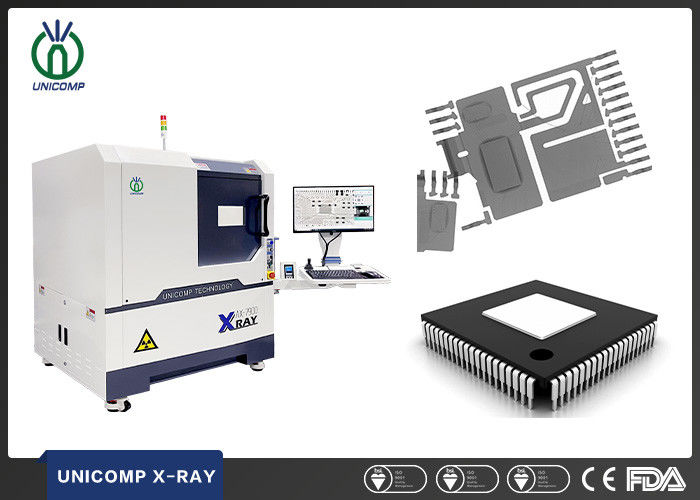

Macchina a raggi X conforme CE FDA Unicomp AX7900 per controllo vuoti di saldatura EMS SMT PCBA BGA QFN CSP
Descrizione:
Tubo a raggi X da 90KV 5μm, rilevatore FPD. Postazione di lavoro multifunzione, movimento multi-asse XY standard con movimento di inclinazione ±60° (opzione). Movimento asse Z per tubo a raggi X e FPD per aumentare/diminuire l'ingrandimento/FOV. Comodo sistema di posizionamento del punto target. Sistema di elaborazione immagini DXI multifunzione con programmazione XY per più routine di ispezione delle immagini. Area di carico massima 420 mm x 420 mm, area di rilevamento massima 380 x 380 mm, con ingrandimento del sistema ~300X.
CARATTERISTICHE:
Tubo a raggi X da 90KV 5μm, rilevatore FPD.
Postazione di lavoro multifunzione, movimento multi-asse X-Y. Movimento "ad arco" ±60° (Opzione).
I controlli del movimento includono: movimento del tavolo X/Y più movimento dell'asse Z del tubo e del rilevatore, movimento di inclinazione ±60° (opzione).
Sistema di elaborazione immagini DXI multifunzione.
Funzione di programmazione X/Y per più routine di ispezione delle immagini
Area di carico massima 420 mm x 420 mm, area di rilevamento massima 380 x 380 mm, con ingrandimento del sistema ~300X.
Misurazione automatica vuoti/area BGA più generazione di report.
APPLICAZIONE:
Ispezione LED, SMT, BGA, CSP, Flip Chip.
Semiconduttori, componenti di imballaggio, industria delle batterie.
Componenti elettronici, ricambi auto, industria fotovoltaica.
Pressofusione di alluminio, plastica stampata.
Ceramiche, altre industrie speciali
Specifiche:
| Riepilogo del sistema |
| Ingombro |
1200(L)×1200(P)×1500(A)mm |
| Peso della macchina |
1130 kg |
| Alimentazione |
CA 110/220V, 50/60Hz |
| Dimensioni imballaggio in compensato |
1350(L)×1350(P)×1800(A)mm |
| Peso dell'imballaggio |
1330 kg |
| Consumo energetico |
1,3 kW |
| Tubo a raggi X |
| Tipo di tubo |
Sigillato |
| Potenza massima |
8W |
| Voltaggio |
0~90kV (Regolabile) |
| Dimensione dello spot focale |
5μm |
| Sistema di imaging |
| Rilevatore |
Rilevatore a pannello piatto (FPD) |
| Dimensione pixel |
85μm |
| Area di rilevamento effettiva |
65*65mm |
| Frequenze fotogrammi |
40fps |
| Matrice di pixel |
768*768 |
| Ingrandimento del sistema |
600X |
| Software |
| Misurazione automatica |
Misurazione automatica dei vuoti di saldatura BGA e supporto dell'output di dati/grafici |
| Strumenti di misurazione multipli |
Supporto per la misurazione di distanza, angolo, diametro, poligono, tasso di riempimento PTH, ecc. |
| Modalità CNC |
Ispezione programmabile CNC, facile da usare e intuitiva |
| Visualizzazione in tempo reale |
Visualizzazione in tempo reale dei dati di lavoro di tensione, corrente, angolo, data, ecc. |
| Navigazione |
Comodo sistema di posizionamento del punto target |
| Sistema di controllo del movimento |
| Controllo del movimento |
Joystick, tastierino e mouse |
| Area/peso di carico massimo |
520*420mm / 10kg |
| Area di ispezione massima |
460*400mm |
| Angolo di inclinazione |
±30° |
| Manipolatore |
5 assi con X / Y / Z1 / Z2 / T |
| PC industriale |
| Monitor |
Display LCD FHD da 24’’ |
| Sistema operativo |
Windows 10 64bit |
| Disco rigido |
1TB |
| RAM |
8GB |
| Modello CPU |
Processore Intel i7 |
| Altre caratteristiche |
| Risparmio energetico |
Spegnimento automatico dei raggi X quando non funziona per più di 5 minuti |
| Sicurezza dei raggi X |
<1μSv/h (Conforme a tutti gli standard internazionali) |
| Gestione delle autorità |
Sistema di gestione degli accessi tramite impronte digitali e supporto dell'accesso tramite password. |
| Funzionamento sicuro |
Interblocco elettromagnetico, spia di avvertimento e monitoraggio in tempo reale delle perdite di radiazioni |
| * Le specifiche sono soggette a modifiche senza preavviso, tutti i marchi sono di proprietà del produttore del sistema. |
