80KV/90KV Electronics X Ray Machine Precise Location Laser Locator per l'ispezione dei difetti interni del chip
Proprietà di base
Luogo di origine:
Cina
Marchio:
UNICOMP
Certificazione:
CE, FDA
Numero di modello:
AX7900
Proprietà Commerciali
Quantità minima di ordine:
1SET
Prezzo:
can negotiate
Termini di pagamento:
T/T, L/C
Capacità di fornitura:
300 serie al mese
Riepilogo Prodotto
Detezione di qualità del filo di guinzaglio AX7900 Elettronica Unicomp Equipaggiamento a raggi X Descrizione della macchina a raggi X IC AX7900: 90KV 5μm tubo a raggi X, FPD Detector. Stazione di lavoro multifunzione, standard di movimento multiasse XY con movimento di inclinazione ± 60° (opzionale)...
Dettagli del prodotto
Evidenziare:
Macchina elettronica a raggi X da 90 KV
,Localizzazione esatta Macchina elettronica a raggi X
,Macchina a raggi X per l'elettronica interna a chip
Name:
Equipaggiamento di ispezione a raggi X Unicomp
Application:
SMT, SME, BGA, elettronica, CSP, LED, Flip Chip, semiconduttore
Tube Voltage:
80KV/90KV
Industry:
Industria elettronica
Size:
1200 ((L) x 1200 ((W) x 1500 ((H) mm
X-Ray Leakage:
< 1uSv="">
Weight:
1120KG
Power Consumption:
1kw
Descrizione del prodotto
Detezione di qualità del filo di guinzaglio AX7900 Elettronica Unicomp Equipaggiamento a raggi X
Descrizione della macchina a raggi X IC AX7900:
90KV 5μm tubo a raggi X, FPD Detector. Stazione di lavoro multifunzione, standard di movimento multiasse XY con movimento di inclinazione ± 60° (opzionale).Movimento dell'asse Z per tubo a raggi X e FPD per aumentare/diminuire ingrandimento/FOV. Sistema di posizionamento del punto bersaglio conveniente. Sistema di elaborazione delle immagini DXI multifunzione con programmazione XY per più routine di ispezione delle immagini. Max. area di carico 420mm x 420mm, max.area di rilevamento 380 x 380 mm, con ingrandimento di sistema di ~ 300X.
Applicazione della macchina a raggi X IC AX7900:
- LED, SMT, BGA, CSP, Flip Chip Inspection.
- Semiconduttori, componenti di imballaggio, industria delle batterie.
- Componenti elettronici, parti auto, industria fotovoltaica.
- Fusione a stiro in alluminio, plastica di stampaggio.
- Ceramica, altre industrie speciali
Le caratteristiche della macchina a raggi X IC AX7900:
- 90KV 5μm tubo a raggi X, FPD Detector.
- Stazione di lavoro multifunzione, movimento multiasse X-Y.
- I comandi del movimento includono il movimento del tavolo X/Y più il movimento del tubo e del rivelatore dell'asse Z, movimento di inclinazione di ±60° (opzionale).
- Sistema di elaborazione delle immagini DXI multifunzione.
- Funzione di programmazione X/Y per procedure di ispezione di immagini multiple
- Area di carico massima 420 mm x 420 mm, area di rilevamento massima 380 x 380 mm, con ingrandimento del sistema di ~ 300X.
- Misurazione automatica del vuoto/area BGA e generazione di rapporti.
Specifiche tecniche dell'AX7900
| Articolo | Definizione | Specificità |
| Parametri del sistema | Dimensione | 1200 ((L) x 1200 ((W) x 1500 ((H) mm |
| Peso | 1120 kg | |
| Potenza | 220 AC/50 Hz | |
| Consumo di energia | 1 kW | |
| Tubo a raggi X | Tipo | Chiuso |
| Max.Voltaggio | 80 kV/90 kV | |
| Max. Potenza | 12W/8W | |
| Dimensione del punto | 5 μm/15 μm | |
| Sistema a raggi X | Intensificatore | FPD |
| Monitor | 22 ¢LCD | |
| Ingrandimento del sistema | 160 X/360 X | |
| Regione di rilevamento | Dimensione massima del carico | 440 mm x 400 mm |
| Max.Area di ispezione | 420 mm x 380 mm | |
| Perforazione a raggi X | < 1μSv/h | |

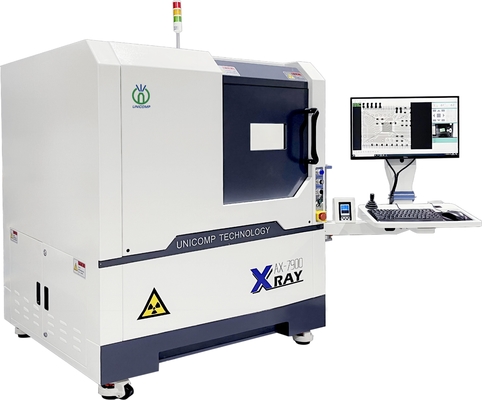

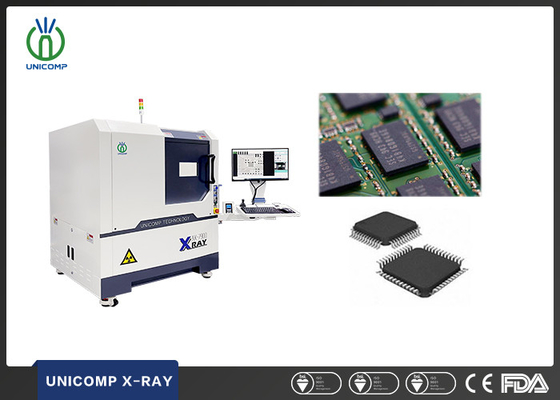

Immagini della macchina a raggi X IC AX7900:
