Equipaggiamento avanzato di ispezione a raggi X per l'industria elettronica 1000 kg Carico massimo
Proprietà di base
Luogo di origine:
CINESE
Marchio:
UNICOMP
Certificazione:
CE, FDA
Numero di modello:
AX7900
Proprietà Commerciali
Quantità minima di ordine:
1 set
Prezzo:
can negotiate
Termini di pagamento:
T/T, L/C
Capacità di fornitura:
300 serie al mese
Riepilogo Prodotto
Apparecchiature di ispezione a raggi X per elettronica Descrizione della macchina IC AX7900: Ampiamente applicato per BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semiconduttore, Batteria, Piccolo MetalloFusione, moduli di connettori elettronici, cavi, componenti aerospaziali, industria fotovoltaica, ...
Dettagli del prodotto
Evidenziare:
Attrezzature avanzate per l'ispezione a raggi X
,Apparecchiature di ispezione a raggi X per elettronica
,1000 kg di apparecchiature di ispezione a raggi X
Name:
Macchina di ispezione dei raggi x di Unicomp
Application:
SMT, SME, BGA, elettronica, CSP, LED, Flip Chip, semiconduttore
Tube Voltage:
80KV/90KV
Industry:
Industria elettronica
Size:
1100 (L) x1100 (W) x1500 (H) millimetro
X-Ray Leakage:
< 1uSv="">
Weight:
1000 kg
Power Consumption:
0.8Kw
Descrizione del prodotto
Apparecchiature di ispezione a raggi X per elettronica
Descrizione della macchina IC AX7900:
Ampiamente applicato per BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semiconduttore, Batteria, Piccolo Metallo
Fusione, moduli di connettori elettronici, cavi, componenti aerospaziali, industria fotovoltaica, ecc.
Applicazione della macchina a raggi X IC AX7900:
-
Tavolo di ispezione di grandi dimensioni, puntamento laser per una posizione precisa
-
Controllo preciso, programmazione CNC, posizionamento automatico
- FPD inclinazione ± 25°
- Blocco elettromagnetico sicuro
-
Sistema di gestione dell'accesso alle impronte digitali
-
Monitoraggio delle radiazioni in tempo reale
Le caratteristiche della macchina a raggi X IC AX7900:
- 90KV 5μm tubo a raggi X, FPD Detector.
- Stazione di lavoro multifunzione, movimento multiasse X-Y.
- I comandi del movimento comprendono il movimento del tavolo X/Y più il movimento del tubo e del rivelatore dell'asse Z, movimento di inclinazione di ±60° (opzionale).
- Sistema di elaborazione delle immagini DXI multifunzione.
- Funzione di programmazione X/Y per procedure di ispezione di immagini multiple
- Area di carico massima 420 mm x 420 mm, area di rilevamento massima 380 x 380 mm, con ingrandimento del sistema di ~ 300X.
- Misurazione automatica del vuoto/area BGA e generazione di rapporti.
Specifiche tecniche dell'AX7900
| Articolo | Definizione | Specificità |
| Parametri del sistema | Dimensione | 1280 ((L) x 1220 ((W) x 1615 ((H) mm |
| Peso | 1100 kg | |
| Potenza |
AC 110/220V, 50/60Hz
|
|
| Consumo di energia | 1.0kW | |
| Tubo a raggi X | Tipo |
Sigillato
|
| Max.Voltaggio |
0 ~ 90 kV (regolabile)
|
|
| Max. Potenza |
8W
|
|
| Dimensione del punto | 85 μm | |
| Sistema a raggi X | Intensificatore | FPD ((Detettore a pannello piatto) |
| Monitor | 22 ¢LCD | |
| Ingrandimento del sistema | 160 X/360 X | |
| Regione di rilevamento | Dimensione massima del carico | 440 mm x 400 mm |
| Max.Area di ispezione | 420 mm x 380 mm | |
| Perforazione a raggi X | < 1μSv/h | |

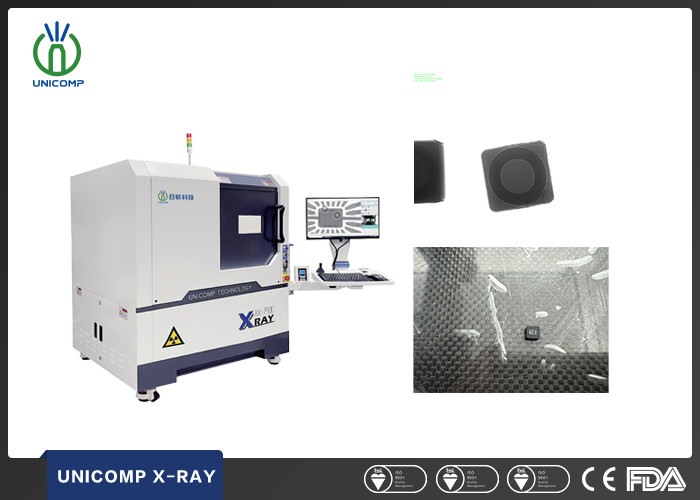

Immagini della macchina a raggi X IC AX7900:
