Apparecchiature per l'ispezione a raggi X per PCB con consumo di energia di 1,0 kW 1280 L x 1220 W x 1615 H mm
Proprietà di base
Luogo di origine:
CINESE
Marchio:
UNICOMP
Certificazione:
CE, FDA
Numero di modello:
AX7900
Proprietà Commerciali
Quantità minima di ordine:
1 set
Prezzo:
can negotiate
Termini di pagamento:
T/T, L/C
Capacità di fornitura:
300 serie al mese
Riepilogo Prodotto
Apparecchiature di ispezione a raggi X per elettronica Descrizione della macchina IC AX7900: È ampiamente utilizzato in una varietà di campi tra cui BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semiconduttore, Batteria Manufacturing, Small Metal Casting, Moduli di connettore elettronico, Cavi...
Dettagli del prodotto
Evidenziare:
1.0KW attrezzature per l'ispezione a raggi X
,Apparecchiature di ispezione a raggi X per PCB
,Apparecchiature per l'ispezione a raggi X dei PCB
Name:
Macchina di ispezione dei raggi x di Unicomp
Industry:
Industria elettronica
Size:
1280 ((L) x 1220 ((W) x 1615 ((H) mm
X-Ray Leakage:
< 1uSv="">
Weight:
1100 kg
Power Consumption:
1.0KW
Descrizione del prodotto
Apparecchiature di ispezione a raggi X per elettronica
Descrizione della macchina IC AX7900:
È ampiamente utilizzato in una varietà di campi tra cui BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semiconduttore, Batteria Manufacturing, Small Metal Casting, Moduli di connettore elettronico, Cavi,Componenti aerospaziali, l'industria fotovoltaica, tra gli altri.
Applicazione della macchina a raggi X IC AX7900:
- Tavola di ispezione di grandi dimensioni, puntamento laser per un posizionamento preciso
- Capacità di controllo preciso, programmazione CNC, regolazione automatica della posizione
- FPD inclinazione regolabile di ±25°
- Sistema di bloccaggio elettromagnetico sicuro
- Sistema di controllo dell'accesso basato sulle impronte digitali
- Vigilanza in tempo reale dei livelli di radiazione
Le caratteristiche della macchina a raggi X IC AX7900:
- 90KV 5μm tubo a raggi X, FPD Detector.
- Stazione di lavoro multifunzione, movimento multiasse X-Y.
- I comandi del movimento comprendono il movimento del tavolo X/Y più il movimento del tubo e del rivelatore dell'asse Z, movimento di inclinazione di ±60° (opzionale).
- Sistema di elaborazione delle immagini DXI multifunzione.
- Funzione di programmazione X/Y per procedure di ispezione di immagini multiple
- Area di carico massima 420 mm x 420 mm, area di rilevamento massima 380 x 380 mm, con ingrandimento del sistema di ~ 300X.
- Misurazione automatica del vuoto/area BGA e generazione di rapporti.
Specifiche tecniche dell'AX7900
| Articolo | Definizione | Specificità |
| Parametri del sistema | Dimensione | 1280 ((L) x 1220 ((W) x 1615 ((H) mm |
| Peso | 1100 kg | |
| Potenza |
AC 110/220V, 50/60Hz
|
|
| Consumo di energia | 1.0kW | |
| Tubo a raggi X | Tipo |
Sigillato
|
| Max.Voltaggio |
0 ~ 90 kV (regolabile)
|
|
| Max. Potenza |
8W
|
|
| Dimensione del punto | 85 μm | |
| Sistema a raggi X | Intensificatore | FPD ((Detettore a pannello piatto) |
| Monitor | 22 ¢LCD | |
| Ingrandimento del sistema | 160 X/360 X | |
| Regione di rilevamento | Dimensione massima del carico | 440 mm x 400 mm |
| Max.Area di ispezione | 420 mm x 380 mm | |
| Perforazione a raggi X | < 1μSv/h | |

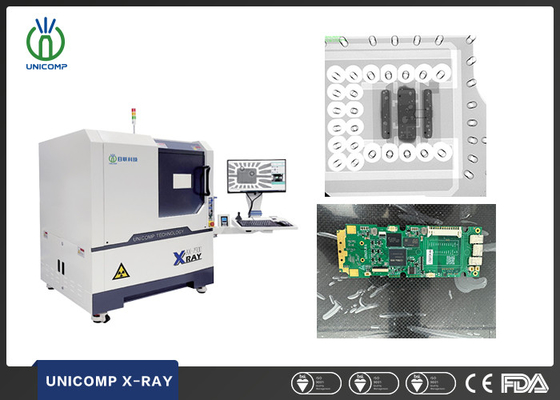

Immagini della macchina a raggi X IC AX7900:
