Macchina a raggi X per batterie agli ioni di litio
Dettagli del prodotto

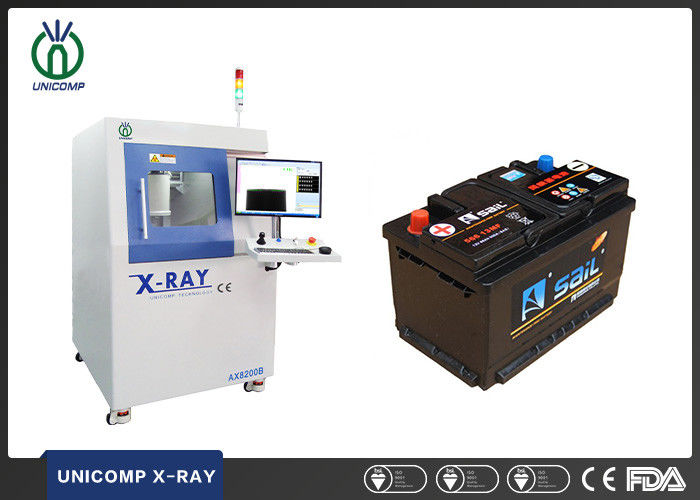

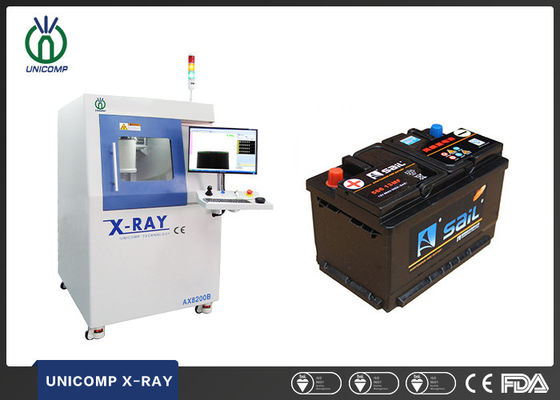

La macchina di raggi x di Unicomp AX8200B per la perforazione cilindrica del polimero ha laminato automaticamente la bobina di bobine della batteria dello Li-ione
L'attrezzatura di rilevazione dei raggi x della batteria al litio dei tipi multipli e dell'automazione completa solo-in via di sviluppo dalla tecnologia di Unicomp è mirata a per ispezionare l'allineamento delle cellule metrico e cataloga la qualità di saldatura. Migliora l'automazione come pure guadagna le immagini interne ad alta definizione per mezzo di tecnologia di imaging a raggi X. Questa tecnologia ampiamente si applica alla rilevazione della batteria al litio in vari tipi compreso le batterie cilindriche, del polimero, prismatiche e laminata di potere.
Applicazioni:
●Rilevazione unita di difetto della lega per saldatura del pezzo di palo della batteria al litio,
●Rilevazione di caso di avvolgimento delle batterie della batteria al litio,
●BGA, CSP, LED, Flip Chip, semiconduttore,
●Industria della batteria, piccola colata del metallo,
●Modulo di connettore elettronico,
●Componenti aerospaziali, industria fotovoltaica,
●Altre industrie speciali.
| Parametri di sistema | Dimensione (L×W×H) | 1080mmX1180mmX1730mm |
| Peso | 850KG | |
| Luogo di lavoro | 0~40℃ | |
| Potere | 0.4KW | |
| Accuratezza | ±60μm | |
| Modo operativo | Fuori linea | |
| Tubo radiogeno | Tipo | Chiuso |
| Max.Voltage | 100kv | |
| Max.Current | 0.2mA | |
| Dimensione di punto focale | 5um | |
| Quantità | 1 | |
| Rivelatore di immagine | Tipo | Amplificatore di immagini |
| Risoluzione | 110 Lp/cm | |
| Dimensione | 4" | |
| Quantità | 1 | |
| Applicato a | Batteria al litio, semiconduttore | |
| Max.Capacity | -- | |
| Rapporto di operazione | ≥95% | |
| Dimensione applicabile | Area di rilevazione: 390mm*440mm | |
| Oggetti | Difetto interno | |
| Casi del cliente | FOXCCON/SAMSUNG/HUWEI | |
| Caratteristiche dell'attrezzatura |
rilevazione unita di difetto della lega per saldatura del pezzo di palo della batteria di *Lithium; rilevazione di caso di avvolgimento della batteria di *Lithium; *BGA, CSP, LED, Flip Chip, semiconduttore; Elettronica *Automotive; * industria a energia solare e fotovoltaica; industrie speciali del *Other |
|
-
