Macchina del raggio di NDT X
Dettagli del prodotto
analizzatore del raggio del veicolo x
,macchina del raggio del veicolo x

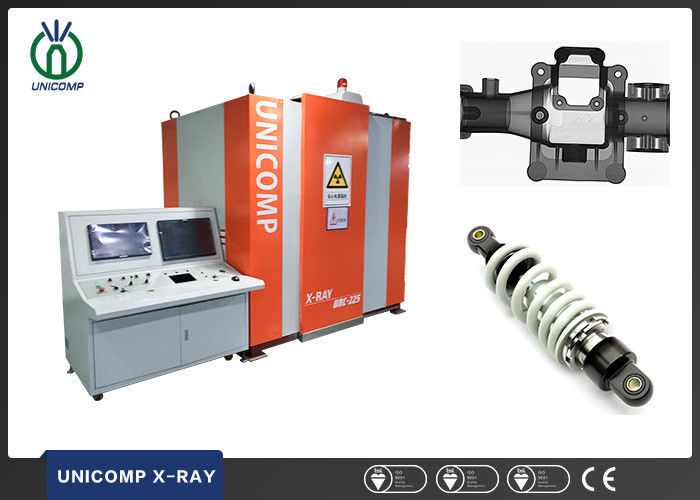

Macchina a raggi X NDT di qualità Unicomp UNC225 con standard ASTM EN12543 per il collaudo dei difetti degli ammortizzatori
Caratteristiche:
L'armadio schermato a raggi X è conforme alle più severe normative internazionali per i dispositivi di radiazione completamente schermati. L'armadio è completamente autonomo. Prodotto in acciaio con schermatura completa al piombo.
Dotato di sorgenti a raggi X da 160kV o sorgenti a micro-fuoco fino a 150kV.
Dotato di rilevatore a pannello piatto digitale (diverse dimensioni e risoluzioni disponibili).
Armadio progettato con una doppia porta scorrevole per il caricamento dei getti con una finestra di ispezione in piombo/vetro.
Porta di carico dotata di barriere fotoelettriche di sicurezza.
Movimenti della porta ad alta velocità controllati da inverter.
Circuiti di sicurezza elettronici controllati da un controller multifunzione
Luci di avvertimento a raggi X lampeggianti intercalate con un circuito di guasto della luce.
Applicazioni:
È ampiamente applicato per ispezionare tutti i tipi di getti, NDT per bolle d'aria, porosità e corpi estranei indesiderati. L'apparecchiatura è applicabile per NDT di difetti di saldatura di cilindri e corpo, fiancata, sovrapposizione, corda d'acciaio della corona e cintura d'acciaio di inclusione di scorie di pneumatici, crepe, allentamenti e altri difetti in mozzi, recipienti a pressione, materiale refrattario, proiettili, tubi saldati per caldaie e tubi avvitati.
| Parametri di sistema | Dimensioni | 2230mm*1582mm*2478mm (L*P*A) |
| Peso dell'apparecchiatura | 5T | |
| Potenza | 8KW | |
| Penetrazione massima (AL/FE) | 150mm/25mm | |
| Gamma di rilevamento | Φ500*800mm | |
| Peso del carico | 100kg | |
| Ambiente di lavoro | 5-40° ≤80%UR | |
| Potenza di installazione | Sistema trifase a cinque fili AC380V | |
| Tasso di dose di dispersione dei raggi X | ≤1uSv/h | |
| Generatore di raggi X | Tensione del tubo | 225kV |
| Potenza | 640W/1600W | |
| Dimensione focale | 1.0mm/3.0mm | |
| Rilevatore | Area immagine | 215mm x 215mm |
| Risoluzione | 2.8LP/mm | |
| Rilevatore (Selezione FPD) | Area immagine | 250mm x 300mm |
| Matrice di pixel | 1792mm*2176mm | |
| Dimensione pixel | 139μm | |
| Frequenza fotogrammi | 9fps(1x1)30fps(2x2) | |
-
