130KV Microfocus sorgente di raggi X per il rilevamento dei difetti interni della batteria al litio
Dettagli del prodotto
130kV Microfocus X Ray Source
,CE Microfocus X Ray Source
,SMT X Ray Machine Radiation Source
Sorgente a raggi X Microfocus Unicomp 130kV per macchine a raggi X EMS SMT PCBA BGA QFN

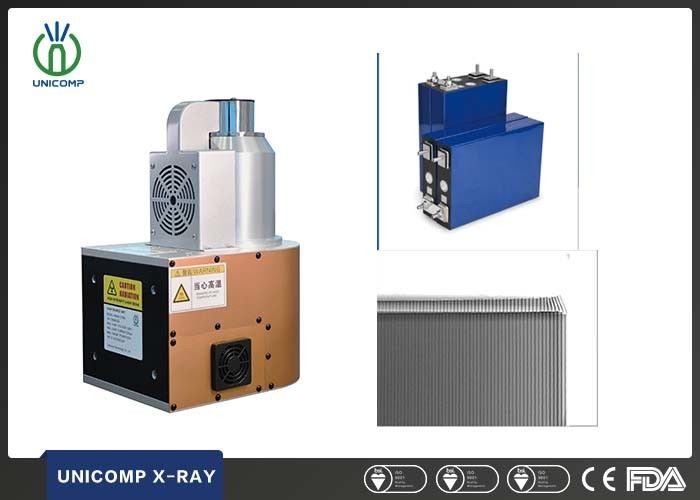

UNMS-U130B è un tubo chiuso Sorgente a raggi X Microfocus da 130 kV che utilizza la tecnologia a catodo caldo, controllo digitale e materie prime nazionali al 100%. Presenta i vantaggi di dimensioni ridotte del punto focale, alto ingrandimento, emissione stabile di raggi X, maggiore potenza in uscita e forte capacità di penetrazione. L'alta tensione, il circuito di controllo e l'unità di raffreddamento sono adeguatamente disposti in uno spazio compatto, con alimentazione a 24 V CC e controllo tramite porta seriale RS232. È molto adatto per applicazioni di imaging con alta risoluzione e alta penetrazione.
Parametro chiave:
-
Tensione massima del tubo: 130 kV
-
Potenza massima del tubo: 65 W
-
Dimensione minima del punto:<8μm
-
Angolo del fascio: 110±3°
Applicazioni:
-
Pacchetto di circuiti integrati
-
Produzione elettronica SMT, PCBA
-
Substrato / modulo IGBT
-
Batteria EV
Specifiche:
| Intervallo di tensione operativa del tubo | 40-130 kV |
| Intervallo di corrente operativa del tubo | 0-500 μA |
| Potenza massima del tubo | 65 W |
| Tensione di ingresso (CC) | 25±0,5 V |
| Consumo energetico | Meno di 150 W |
| Materiale/spessore della finestra | Be/0,51 mm |
| Diametro della finestra | 38 mm |
| Angolo del fascio | 110±3° |
| Materiale bersaglio | W |
| FOD | 10±0,5 mm |
| Peso | Circa 13 kg |
| Interblocco di sicurezza | Cortocircuito esterno |
| Connessione di controllo | RS232 |
| Modalità operativa | Continua |
| Temperatura ambiente operativa | 10-40℃ |
| Temperatura ambiente di stoccaggio | 0-50℃ |
| Umidità operativa e di stoccaggio | 10-80% |

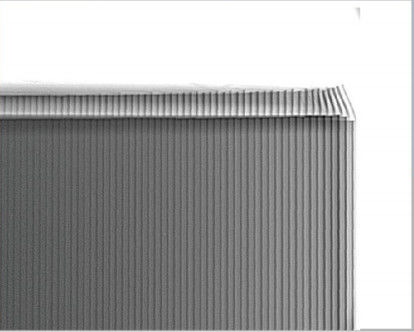

Immagini a raggi X:
Ingombro:
-
