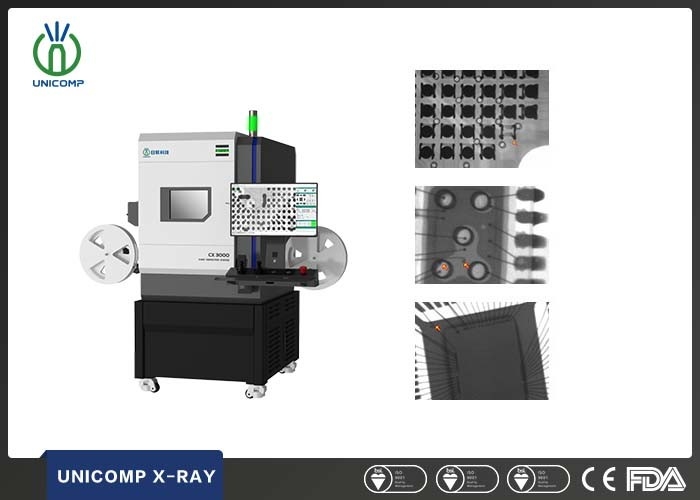

Macchina da tavolino del PWB X Ray di elettronica CX3000 per ispezione di CSP e di BGA
Dettagli del prodotto
attrezzatura per l'ispezione di circuiti stampati
,sistema di ispezione per circuiti stampati
,macchina a raggi X per PCB da tavolo
Attrezzatura di rilevazione dei raggi x di elettronica PCBA Unicomp di CX3000 Benchtop
| Oggetto | Definizione | Spec. |
| Parametri di sistema | Dimensione | 750 (L) x570 (W) x890 (H) millimetro |
| Peso | 300kg | |
| Potere | 220AC/50Hz | |
| Consumo di energia | 0.5kW | |
| Tubo radiogeno | Tipo | Chiuso |
| Max.Voltage | 100kV | |
| Max.Power | 200μA | |
| Dimensione di punto | 5μm | |
| Rivelatore | Intensificatore | FPD |
| Copertura dei raggi x | 48mm x 54mm | |
| Risoluzione | 208Lp/cm | |
| Posto di lavoro | Dimensione di Max.Loading | 200mm x 200mm |
| Area di Max.Inspection | 200mm x 200mm | |
| Viste di angolo obliquo | dispositivo rotatorio 360° (facoltativo) | |
| Perdita dei raggi x | <1> | |
Installazione
Unicomp fornirà l'installazione ed il servizio di calibrazione all'installazione di posizione dei clienti comprende l'assistenza nella registrazione del vostro sistema nuovo dei raggi x con il locale e le Agenzie di Stato dove applicabile. Uno (1) indagine di radiazione in loco ai tempi di installazione con i documenti giustificativi.
Formazione
L'addestramento includerà:
Sicurezza di base di radiazione.
Funzioni di controllo del sistema dei raggi x.
Addestramento del software per l'elaborazione dell'immagine dei raggi x.
Addestramento di base di analisi della firma dei raggi x.
Analisi pratica del campione facendo uso dei vostri campioni tipici.
Certificati di addestramento per tutti i membri.
Immagini di ispezione:
-
