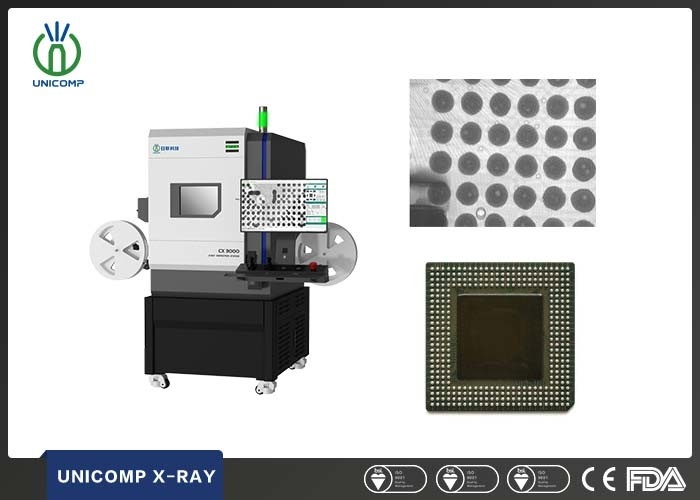

Macchina di ispezione di HD BGA X Ray per le componenti elettroniche ed elettriche
Dettagli del prodotto
sistema di ispezione del raggio di bga x
,macchina del raggio di bga x
Macchine di ispezione a raggi X BGA per componenti elettronici ed elettrici
| Articolo | Definizione | Specificità |
| Parametri del sistema | Dimensione | 750 ((L) x 570 ((W) x 890 ((H) mm |
| Peso | 300 kg | |
| Potenza | 220 AC/50 Hz | |
| Consumo di energia | 0.5kW | |
| Tubo a raggi X | Tipo | Chiuso |
| Max.Voltaggio | 100 kV | |
| Max. Potenza | 200 μA | |
| Dimensione del punto | 5 μm | |
| Detettore | Intensificatore | FPD |
| Copertura radiologica | 48 mm x 54 mm | |
| Risoluzione | 208Lp/cm | |
| Stazione di lavoro | Dimensione massima del carico | 200 mm x 200 mm |
| Max.Area di ispezione | 200 mm x 200 mm | |
| Visualizzazioni da angolo obliquo | Fabbricazione a 360° (facoltativo) | |
| Perforazione a raggi X | < 1μSv/h | |
Il nostro servizio
1La sua richiesta riceverà una risposta entro 12 ore.
2.Fabbricazione originale ai clienti, a prezzi competitivi.
3Forniamo una garanzia di un anno, formazione gratuita e supporto tecnologico per tutta la vita.
4. Possiamo organizzare la spedizione via aerea, DHL, FedEx, UPS, e via mare, ecc per voi, e vi darà il numero di tracciamento. dopo la spedizione.
5Un team di assistenza post-vendita ben addestrato e professionale per supportarti.
6.Il manuale sarà confezionato con la macchina. Vi mostrerà come usare la macchina passo dopo passo.
7Gli articoli vengono spediti solo dopo il pagamento.
Procedimenti di prova BGA completamente automatici
1Una semplice programmazione con clic del mouse senza la necessità di intervento dell'operatore sul componente può rilevare ogni BGA automaticamente.
2. Test automatico BGA, controllare con precisione il ponte, saldatura, saldatura a freddo e il rapporto vuoto di BGA.
3. prova BGA automatica risultati di prova ripetibili al fine di controllo del processo
4. I risultati dei test verranno visualizzati sullo schermo e possono essere estratti in Excel per facilitare la revisione e l'archiviazione
Programmazione NC
1Un semplice clic del mouse per scrivere le procedure di prova
2.La fase può essere il posizionamento del direttore X, Y; tubo a raggi X e posizionamento del rivelatore Z.
3.Software di impostazione della tensione e della corrente
4Impostazioni dell'immagine: luminosità, contrasto, aumento automatico e esposizione
5.L'utente può impostare l'interruttore del programma tempo di pausa
6.Sistema anti-colisione può soddisfare la massima inclinazione e osservare gli oggetti
Immagini di ispezione:
-
