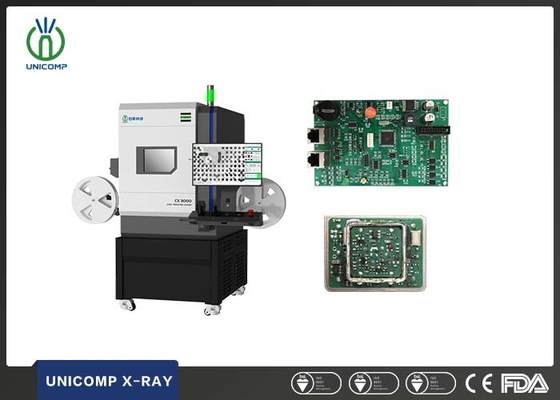

1uSv/h 0.5kW X da tavolino Ray Machine 5μm per i bordi di PCBA
Proprietà di base
Luogo di origine:
La CINA
Marchio:
UNICOMP
Certificazione:
CE, FDA
Numero di modello:
CX3000
Proprietà Commerciali
Quantità minima di ordine:
1set
Prezzo:
can negotiate
Termini di pagamento:
T/T,L/C
Capacità di fornitura:
30 insiemi al mese
Riepilogo Prodotto
Caratteristiche tecniche Oggetto Descrizione Specifiche Tubo radiogeno Max. Voltages, tipo 90kV, chiuso Consumo di energia 8W Dimensione di punto focale 5μm Ingrandimento 200X Rivelatore Tipo del rivelatore FPD Risoluzione 101 LP/cm Area efficace 58mm×54mm Computer del sistema Sistema operativo PC ...
Dettagli del prodotto
Evidenziare:
0.5kW X da tavolino Ray Machine
,1uSv/H X da tavolino Ray Machine
,bordi X Ray Scanner di 5μm PCBA
Name:
Elettronica X Ray Machine
Application:
SMT, SME, BGA, elettronica, CSP, LED, Flip Chip, semiconduttore
X-Ray Coverage:
48mm x 54mm
X-Ray Leakage:
< 1uSv="">
Weight:
300 kg
Power Consumption:
0.5kW
Descrizione del prodotto
Caratteristiche tecniche
| Oggetto | Descrizione | Specifiche |
| Tubo radiogeno | Max. Voltages, tipo | 90kV, chiuso |
| Consumo di energia | 8W | |
| Dimensione di punto focale | 5μm | |
| Ingrandimento | 200X | |
| Rivelatore | Tipo del rivelatore | FPD |
| Risoluzione | 101 LP/cm | |
| Area efficace |
58mm×54mm |
|
| Computer del sistema | Sistema operativo | PC industriale, vittoria 7, unità di elaborazione i7 |
| Monitor | 22" LCD | |
| Software | Interfaccia utente | Sistema multifunzionale di elaborazione di immagini di Unicomp DXI |
| Piattaforma di funzionamento | Area di carico massima | 235mm×205mm |
| Max. Inspection Area | 190mm×165mm | |
| Peso di carico massimo | 5kg | |
| Controllo del movimento | Leve di comando, topo e tastiere | |
| Rotazione | Dispositivo di inclinazione di opzione 360° | |
| Navigazione | Macchina fotografica | Macchina fotografica di HD, punto del laser |
| Asse | Manipolatore | 3-asse con la X/Y/Z |
| Caratteristiche dell'attrezzatura | Alimentazione elettrica | CA 110~220V (±10%) 50Hz, 1kW |
| Dimensioni del profilo | 750 (L)×570 (W)×890 (H) millimetro | |
| Peso del sistema | 300 chilogrammi | |
| Garanzia | Una garanzia di anno, sostituzione libera le parti dovuto il difetto del produttore originale, ma prevede dei danni e della forza maggiore artificiali | |
| Accessori facoltativi | Maschera di rotazione | |
Applicazione
- SMT, BGA, CSP, Flip Chip, rilevazione del LED,
- Semiconduttore, componenti d'imballaggio, industria della batteria,
- Fusione sotto pressione di alluminio, plastica di modellatura, ceramica, altre industrie speciali.
- Componenti elettronici, parti automobilistiche, fotovoltaiche,
Caratteristiche
- tubo radiogeno chiuso di 90kV 5µm
- Navigazione in finestre, obiettivo che segue convenientemente
- Area di carico massima 235mm×205mm millimetro, area massima 165mm×190mm di ispezione, con ingrandimento 200X
- FPD di alta risoluzione con il sistema di moto di 3 assi, rispondono alle esigenze di ispezione di base
Immagini dei raggi x
Sicurezza dei raggi x: Tutte le macchine di raggi x manifatturiere dalla tecnologia di Unicomp incontrano il sottocapitolo 1020,40 J di regolamento CFR 21 di FDA-CDRH per i sistemi dei raggi x del gabinetto. FDA - la norma di CDRH per i sistemi dei raggi x del gabinetto dichiara che l'emissione di radiazione non eccederà. 5millirem /hr.2 " da qualsiasi superficie esterna. Le nostre macchine (perdita <1> è in genere 5-10 volte più di meno delle norme internazionali.
