| Colore: | Grigio | Nome: | 2D macchina di ispezione del raggio di X |
|---|---|---|---|
| Applicazione: | SMT, SME, BGA, elettronica, CSP, LED | Tensione del tubo: | 90KV |
| Peso: | 1900KG | Consumo di energia: | 3.5kw |
| Evidenziare: | Elettronica X Ray Machine di Unicomp,3.5kW elettronica X Ray Machine,Elettronica X Ray Machine di IGBT |
||

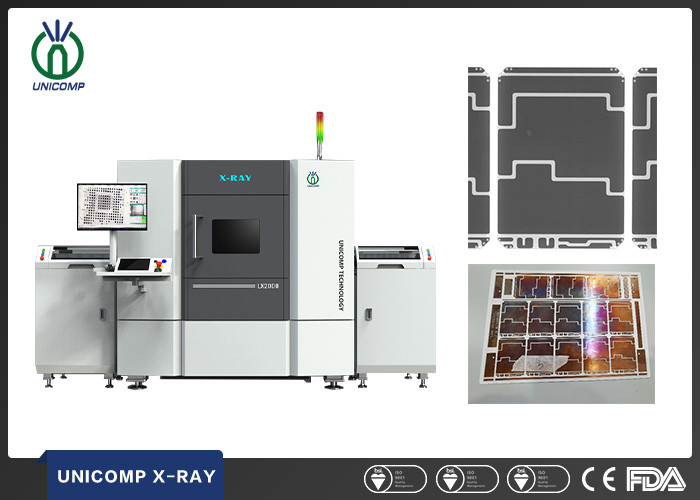

Elettronica in-linea X Ray Machine 3.5kW di Unicomp per la saldatura di IGBT Semicon
Macchina in-linea di ispezione dei raggi x di alta velocità di Unicomp 2D con l'algoritmo di AI dell'avanguardia per il controllo di saldatura di vuoto di IGBT Semicon
Parametri e specifiche tecnici
| Riassunto del sistema | |
| Orma | 2595 (W)×1392 (D)×1992 (H) millimetro |
| Peso della macchina | 1900 chilogrammo)/700kg (trasportatore) (dei raggi x |
| Alimentazione elettrica | CA 110~220V, 50/60Hz |
| Dimensione d'imballaggio del compensato | 180 (W)×170 (D)×190 (H) cm (raggi x) 150 (W)×105 (D)×120 (H) cm (trasportatore) |
| Peso d'imballaggio | 2000kg)/800kg (trasportatore) (dei raggi x |
| Consumo di energia | 3,5 chilowatt |
| Tubo radiogeno | |
| Tipo della metropolitana | Sigillato |
| Max. Power | 8W |
| Tensione | 0~90kV (regolabile) |
| Dimensione di punto del fuoco | 5μm |
| Sistema di rappresentazione | |
| Rivelatore | Rivelatore dello schermo piatto (FPD) |
| Dimensione del pixel | 85μm |
| Efficace area di rilevazione | 130*130mm |
| Frami per secondo | 20fps |
| Matrice del pixel | 1536*1536 |
| Ingrandimento del sistema | 200X |
| Software | |
| Automatico-misurazione | Ispezione automatica ed analizzare per l'approvazione & le componenti di NG |
| Modo di CNC | Ispezione programmabile di CNC, operazione e facile da usare facili |
| Ripresa | Sistema di gestione di basi di dati della ripresa di sostegno |
| Connessione dati | Sistema di sostegno MES/ERP/SPC |
| Navigazione | Sistema di posizionamento conveniente del punto dell'obiettivo |
| Sistema di controllo di moto | |
| Controllo del movimento | Pannello della leva di comando, della tastiera, del topo & di tocco (SpA) |
| Larghezza regolabile del tunnel | 80~350mm |
| Max. Inspection Sample | 400*350mm/10kg |
| Min. Inspection Sample | 100*80mm |
| Manipolatore | Sistema in-linea automatico |
| PC industriale | |
| Monitor | 22' “esposizione LCD di FHD |
| Sistema OS | Windows 10 64bit |
| Disco rigido | 1TB |
| RAM | 8GB |
| Modello del CPU | Unità di elaborazione di Intel i7 |
| Altre caratteristiche | |
| Risparmio energetico | Raggi x automatici-fuori quando sono senza lavoro più che 5 minuti |
| Operazione di sicurezza | Interruttore di sicurezza elettromagnetico, luce di avvertimento |
| Gestione di autorità | Parola d'ordine Magnagement |
| Sicurezza dei raggi x | <1> |
| * le specifiche sono conforme a cambiamento senza preavviso, tutti i marchi di fabbrica sono la proprietà del creatore del sistema. | |
Funzioni e caratteristiche
Immagini di ispezione
Applicazione
Ampiamente fatto domanda per BGA, CSP, Flip Chip, LED, fusibile, diodo, PWB, semiconduttore, industria della batteria, piccola
Colata del metallo, modulo di connettore elettronico, cavi, componenti aerospaziali, industria fotovoltaica, ecc.
I nostri servizi
Cliente di aiuto analizzare progetto del prodotto e fornire la soluzione di rilevazione.
Liberamente prova di rilevazione del campione.
Fornisca la soluzione professionale di rilevazione.
In servizi di design esperti della maschera.
Fornisca il servizio di verifica delle informazioni consegna/di trasporto.
Una garanzia di anno, tutta la vita mantiene la promessa.
24 ore di velocità di risposte dal email di altri.
