nome: | Elettronica X Ray Machine | Applicazione: | SMT, SME, BGA, elettronica, CSP, LED, Flip Chip, semiconduttore |
---|---|---|---|
Copertura dei raggi x: | 48mm x 54mm | Perdita dei raggi x: | < 1uSv=""> |
Peso: | 300kg | Consumo di energia: | 0.5kw |
Evidenziare: | 5um elettronica X Ray Machine,Elettronica X Ray Machine di PCBA BGA,90kV macchina del raggio del PWB x |

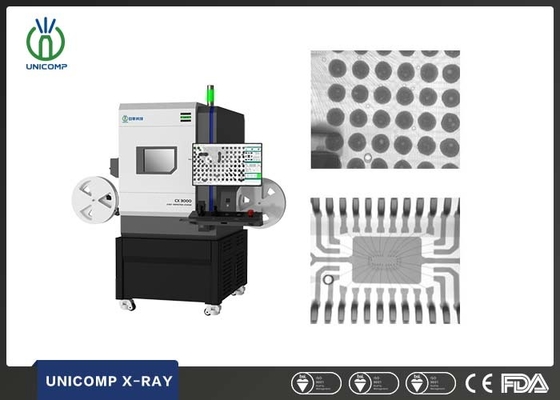

Unicomp 90kV 5um ha chiuso l'elettronica X Ray Machine For SMT PCBA BGA della metropolitana
Unicomp 90kV 5um ha chiuso il sistema di ispezione dei raggi x del tubo CX3000 per SMT PCBA BGA QFN LED che salda l'ispezione vuota
Specificazione della macchina di raggi x da tavolino
Oggetto | Definizione | Spec. |
Parametri di sistema | Dimensione | 750 (L) x570 (W) x890 (H) millimetro |
Peso | 300kg | |
Potere | 220AC/50Hz | |
Consumo di energia | 0.5kW | |
Tubo radiogeno | Tipo | Chiuso |
Max.Voltage | 100kV | |
Max.Power | 200μA | |
Dimensione di punto | 5μm | |
Rivelatore | Intensificatore | FPD |
Copertura dei raggi x | 48mm x 54mm | |
Risoluzione | 208Lp/cm | |
Posto di lavoro | Dimensione di Max.Loading | 200mm x 200mm |
Area di Max.Inspection | 200mm x 200mm | |
Viste di angolo obliquo | dispositivo rotatorio 360° (facoltativo) | |
Perdita dei raggi x | <1> |
Applicazione della macchina di SMT X Ray
BGA, CSP, LED, Flip Chip, semiconduttore, industria della batteria, piccola colata del metallo, modulo di connettore elettronico, componenti aerospaziali, industria fotovoltaica, altre industrie speciali.
IL NOSTRO SERVIZIO
1. La vostra indagine sarà risposta in 12 ore.
2. Fabbricazione originale ai clienti, con il prezzo competitivo.
3. Forniamo una garanzia di anno, l'addestramento libero ed il supporto di tecnologia di intera vita.
4. Possiamo sistemare la spedizione da aria, DHL, Fedex, UPS e dal mare, ecc per voi e vi daremo no. d'inseguimento dopo la spedizione.
5. Gruppo ben preparato e professionale di servizio di assistenza al cliente per sostenervi.
6. Pacchetto manuale di volontà con la macchina. Vi mostrerà come utilizzare la macchina per gradi.
7. Gli oggetti sono spediti soltanto dopo che il pagamento è ricevuto.
CARATTERISTICHE della macchina di raggi x da tavolino
1. tubo radiogeno 100kV di 5μm;
2. FPD dinamico con ad alta definizione di 1000×1124;
3. Fornito del dispositivo rotatorio 360° per eliminare l'ombra di schiocco;
4. L'area di rilevazione posizionata facilmente dall'attuatore esterno;
5. Ispezione & analisi del giunto di saldatura e della struttura interna dei materiali;
6. Alta sicurezza con la saldatura del cavo, l'interruttore di sicurezza ed il bottone senza cuciture di emergenza.
Descrizione della macchina di SMT X Ray
L'ispezione dei raggi x è un metodo di collaudo non distruttivo che esamina molti tipi di componenti fabbricate con il potere penetrante dei raggi x di verificare le strutture interne.
Questi raggi x sono destinati per fornire l'imaging a raggi X ad alta definizione per l'industria elettronica. Questo sistema versatile è efficace per molte applicazioni nel processo di fabbricazione del PWB. Ciò comprende BGA, CSP, QFN, il chip di vibrazione, la PANNOCCHIA e le varie componenti di SMT. è uno strumento di supporto potente per lo sviluppo trattato, il controllo di processo ed il perfezionamento delle operazioni della ripresa. Di appoggio da un'interfaccia di software potente e di facile impiego, il raggio di x può soddisfare le esigenze di piccole e grandi fabbriche.
