Nome: | Elettronica X Ray Machine | Applicazione: | SMT, SME, BGA, elettronica, CSP, LED, Flip Chip, semiconduttore |
---|---|---|---|
Copertura dei raggi x: | 48mm x 54mm | Perdita dei raggi x: | < 1uSv=""> |
peso: | 300kg | Consumo di energia: | 0.5kW |
Evidenziare: | 90KV X Ray Inspection System,FPD X Ray Inspection System,Elettronica X Ray Machine per PCBA |

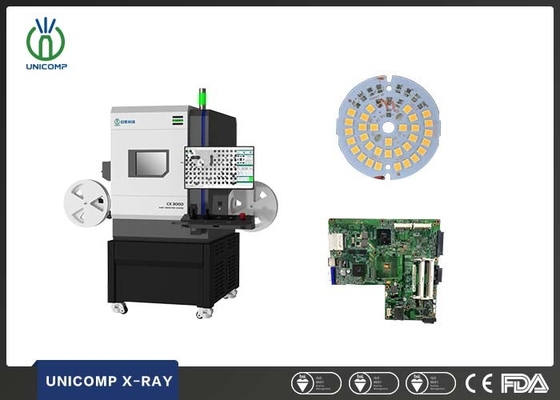

Sistema di ispezione dei raggi x di FPD 90KV per ispezione di difetto di PCBA
Specificazione della macchina di raggi x da tavolino
Oggetto | Definizione | Spec. |
Parametri di sistema | Dimensione | 750 (L) x570 (W) x890 (H) millimetro |
Peso | 300kg | |
Potere | 220AC/50Hz | |
Consumo di energia | 0.5kW | |
Tubo radiogeno | Tipo | Chiuso |
Max.Voltage | 100kV | |
Max.Power | 200μA | |
Dimensione di punto | 5μm | |
Rivelatore | Intensificatore | FPD |
Copertura dei raggi x | 48mm x 54mm | |
Risoluzione | 208Lp/cm | |
Posto di lavoro | Dimensione di Max.Loading | 200mm x 200mm |
Area di Max.Inspection | 200mm x 200mm | |
Viste di angolo obliquo | dispositivo rotatorio 360° (facoltativo) | |
Perdita dei raggi x | <1> |
Applicazione della macchina di raggi x di SMT
BGA, CSP, LED, Flip Chip, semiconduttore, industria della batteria, piccola colata del metallo, modulo di connettore elettronico, componenti aerospaziali, industria fotovoltaica, altre industrie speciali.
CARATTERISTICHE della macchina di raggi x da tavolino
1. tubo radiogeno 100kV di 5μm;
2. FPD dinamico con un'alta risoluzione di 1000×1124;
3. Fornito del dispositivo rotatorio 360° per eliminare l'ombra di schiocco;
4. L'area di rilevazione è posizionata facilmente da un attuatore esterno;
5. Ispezione & analisi del giunto di saldatura e della struttura interna dei materiali;
6. Alta sicurezza con la saldatura del cavo, l'interruttore di sicurezza ed il bottone senza cuciture di emergenza.
Descrizione della macchina di raggi x di SMT
L'ispezione dei raggi x è un metodo di collaudo non distruttivo che esamina molti tipi di componenti fabbricate con il potere penetrante dei raggi x di verificare le strutture interne.
Questi raggi x sono destinati per fornire l'imaging a raggi X ad alta definizione per l'industria elettronica. Questo sistema versatile è efficace per molte applicazioni nel processo di fabbricazione del PWB. Ciò comprende BGA, CSP, QFN, il chip di vibrazione, la PANNOCCHIA e le varie componenti di SMT. è uno strumento di supporto potente per lo sviluppo trattato, il processo che controllano ed il perfezionamento delle operazioni della ripresa. Di appoggio da un'interfaccia di software potente e di facile impiego, il raggio di x può soddisfare le esigenze di piccole e grandi fabbriche.
FAQ:
1. Come circa il pacchetto? È sicuro durante la consegna?
Tutta la macchina di ispezione dei raggi x è imballata con il cartone solido di legno standard. È sicuro quando spedisce.
2. Fornite la garanzia? Come circa il servizio di assistenza al cliente?
garanzia di un anno libera per i pezzi di ricambio, supporto tecnico di intera vita.
Abbiamo un gruppo post-vendita professionale, se delle domande, video di aiuto inoltre sono fornite nel servizio di dopo-vendita.
3. Se veniamo alla vostra fabbrica se organizzerete l'addestramento libero?
Sì, accoglienza caloroso voi per visitare la nostra fabbrica, noi sistemeremo l'addestramento libero per voi.
