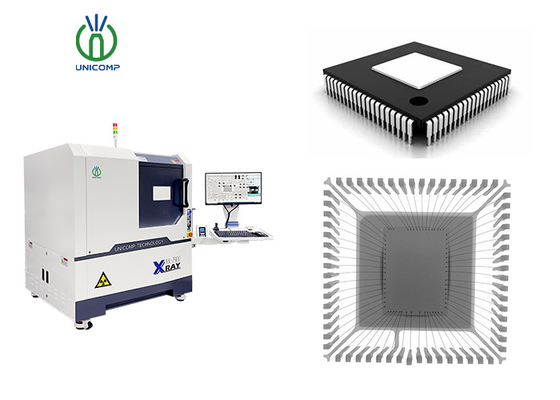

Unicomp AX7900 Macchine a raggi X a focalizzazione micronica per la prova di fili di legame di componenti di circuiti integrati
Dettagli del prodotto
Macchine a raggi X a focalizzazione micronica
,Macchine a raggi X per componenti di circuiti integrati
,Unicom x ray per componenti di circuito integrato
Macchina a raggi X AX7900 offline di Unicomp con mappatura automatica e saldatura a LED BGA QFN Misurazione automatica del vuoto
Specifiche della macchina a raggi X AX7900 Unicomp offline:
| Riassunto del sistema | |
| Impronta | 1200 ((W) × 1200 ((D) × 1500 ((H) mm |
| Peso della macchina | 1130 kg |
| Fornitore di energia | AC 110/220V, 50/60Hz |
| Dimensione dell'imballaggio in compensato | 1350 ((W) × 1350 ((D) × 1800 ((H) mm |
| Peso dell'imballaggio | 1330 kg |
| Consumo di energia | 1.3 kW |
| Tubo a raggi X | |
| Tipo di tubo | Sigillato |
| Potenza massima. | 8W |
| Voltaggio | 0 ~ 90 kV (regolabile) |
| Dimensione del punto focale | 5 μm |
| Sistema di immagini | |
| Detettore | Detettore a pannello piatto (FPD) |
| Dimensione dei pixel | 85 μm |
| Area di rilevamento efficace | 65*65 mm |
| Tassi di immagine | 40 fps |
| Matrice di pixel | 768*768 |
| Ingrandimento del sistema | 600X |
| Software | |
| Automisurazione | Dati di misurazione e supporto automatici/uscita grafica dei vuoti di saldatura BGA |
| Strumenti di misurazione multipli | Supporto per la misurazione della distanza, dell'angolo, del diametro, del poligono, della velocità di riempimento PTH, ecc. |
| Modalità CNC | Ispezione programmabile CNC, facile da usare e facile da usare |
| Visualizzazione in tempo reale | Visualizzazione in tempo reale dei dati di lavoro di tensione, corrente, angolo, data, ecc. |
| Navigazione | Conveniente sistema di posizionamento del punto bersaglio |
| Sistema di controllo del movimento | |
| Controllo del movimento | Joystick, tastiera e mouse |
| Max. Area di carico/peso | 520*420 mm / 10 kg |
| Max. Area di ispezione | 460*400 mm |
| Angolo di inclinazione | ± 30° |
| Manipolatore | 5 assi con X / Y / Z1 / Z2 / T |
| PC industriali | |
| Monitor | Display LCD 24 ̊ FHD |
| Sistema operativo | Windows 10 a 64 bit |
| Disco rigido | 1 TB |
| RAM | 8 GB |
| Modello CPU | Processore Intel i7 |
| Altre caratteristiche | |
| Risparmio energetico | X-Ray Auto-off quando non funziona più di 5 minuti |
| Sicurezza radiologica | < 1μSv/h (risponde a tutte le norme internazionali) |
| Gestione dell'autorità | Sistema di controllo dell'accesso alle impronte digitali e accesso alle password. |
| Operazione di sicurezza | Interlock elettromagnetico, luce di avvertimento e monitor di perdite di radiazioni in tempo reale |
| * Le specifiche sono soggette a modifiche senza preavviso. | |
Applicazione diMacchina a raggi X Unicomp AX7900 offline:
LED, SMT, BGA, CSP, Flip Chip Inspection.
Semiconduttori, componenti di imballaggio, industria delle batterie.
Componenti elettronici, parti auto, industria fotovoltaica.
Fusione a stiro in alluminio, plastica di stampaggio.
Ceramica, altre industrie speciali
FUNZIONALITÀMacchina a raggi X Unicomp AX7900 offline:
90KV 5μm tubo a raggi X, FPD Detector.
Stazione di lavoro multifunzione, movimento multiasse X-Y.
I comandi del movimento comprendono: movimento del tavolo X/Y più movimento del tubo e del rivelatore dell'asse Z, movimento di inclinazione ± 60° (opzionale).
Sistema di elaborazione delle immagini DXI multifunzione.
Funzione di programmazione X/Y per procedure di ispezione di immagini multiple
Area di carico massima 420 mm x 420 mm, area di rilevamento massima 380 x 380 mm, con ingrandimento del sistema di ~ 300X.
Misurazione automatica del vuoto/area BGA e generazione di rapporti.
Descrizione diMacchina a raggi X Unicomp AX7900 offline:
90KV 5μm tubo a raggi X, FPD Detector. Stazione di lavoro multifunzione, standard di movimento multiasse XY con movimento di inclinazione ± 60° (opzionale).Movimento dell'asse Z per tubo a raggi X e FPD per aumentare/diminuire ingrandimento/FOV. Sistema di posizionamento del punto bersaglio conveniente. Sistema di elaborazione delle immagini DXI multifunzione con programmazione XY per più routine di ispezione delle immagini. Max. area di carico 420mm x 420mm, max.area di rilevamento 380 x 380 mm, con ingrandimento di sistema di ~ 300X.
I nostri servizi
Aiutare il cliente ad analizzare il progetto del prodotto e fornire una soluzione di rilevamento.
Test di rilevamento campione libero.
Fornire una soluzione di rilevamento professionale.
Servizi di progettazione di giugi qualificati.
Fornire un servizio di controllo delle informazioni di spedizione/consegna.
Garanzia di un anno, per tutta la vita.
Velocità di risposta di 24 ore tramite email degli altri.
Immagini a raggi X della macchina a raggi X Unicomp AX7900 offline:
FAQ:
1E il pacco, e' sicuro durante la consegna?
Tutte le macchine per l'ispezione a raggi X sono confezionate in cartone di legno resistente standard.
2- Fornisci la garanzia?
Garanzia gratuita di 1 anno per i pezzi di ricambio, supporto tecnico a vita.
Abbiamo un team post-vendita professionale, in caso di domande, vengono forniti anche video assistenti nel servizio post-vendita.
3Se veniamo alla sua fabbrica, se fornirà la formazione gratuita?
Sì, ti diamo il benvenuto a visitare la nostra fabbrica, organizzeremo la formazione gratuita per te.
-
