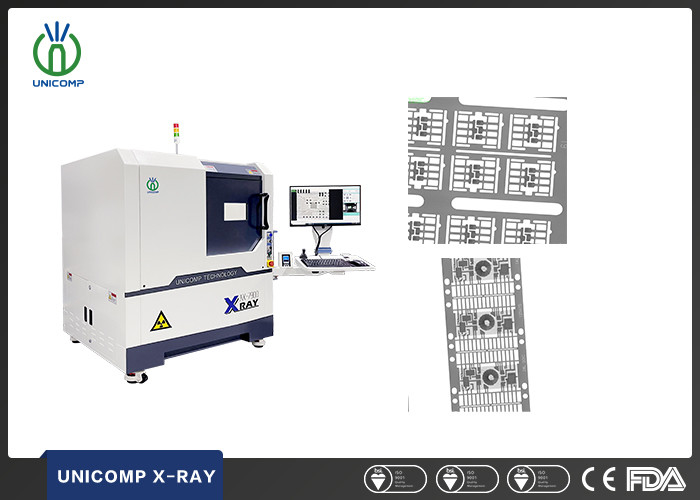

Elettronica macchina a raggi X controllo accurato programmazione CNC per il rilevamento di difetti del chipset
Proprietà di base
Luogo di origine:
Cina
Marchio:
UNICOMP
Certificazione:
CE, FDA
Numero di modello:
AX7900
Proprietà Commerciali
Quantità minima di ordine:
1SET
Prezzo:
can negotiate
Termini di pagamento:
T/T, L/C
Capacità di fornitura:
300 serie al mese
Riepilogo Prodotto
Controllo Qualità Cablaggi AX7900 Elettronica Unicomp Apparecchiature Raggi X Descrizione della macchina a raggi X per IC AX7900: Tubo a raggi X da 90KV 5μm, Detector FPD. Workstation multifunzione, movimento multi-asse XY standard con inclinazione di ±60° (opzionale). Movimento asse Z per tubo a ...
Dettagli del prodotto
Evidenziare:
Macchina a raggi X per l'elettronica a controllo preciso
,Macchina per la programmazione elettronica a raggi X CNC
,Macchina elettronica a raggi X per chipset
Name:
Equipaggiamento di ispezione a raggi X Unicomp
Application:
SMT, SME, BGA, elettronica, CSP, LED, Flip Chip, semiconduttore
Tube Voltage:
80KV/90KV
Industry:
Industria elettronica
Size:
1215(L)x1325(L)x1700(A)mm
X-Ray Leakage:
< 1uSv="">
Weight:
1240kg
Power Consumption:
0,8 kW
Descrizione del prodotto

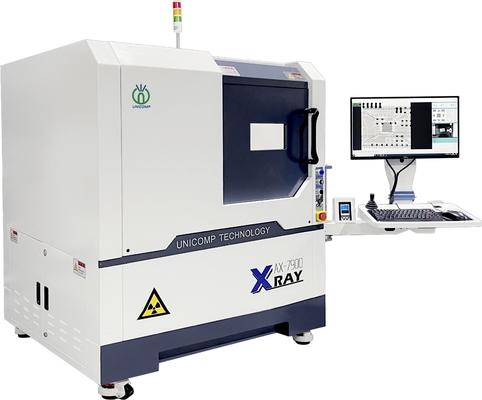

Controllo Qualità Cablaggi AX7900 Elettronica Unicomp Apparecchiature Raggi X
Descrizione della macchina a raggi X per IC AX7900:
Tubo a raggi X da 90KV 5μm, Detector FPD. Workstation multifunzione, movimento multi-asse XY standard con inclinazione di ±60° (opzionale). Movimento asse Z per tubo a raggi X e FPD per aumentare/diminuire ingrandimento/FOV. Comodo sistema di posizionamento del punto target. Sistema di elaborazione immagini multifunzione DXI con programmazione XY per routine di ispezione multi-immagine. Area di carico max. 600mm x 520mm, area di rilevamento max. 505 x 440mm, con ingrandimento geometrico di circa 52X.
APPLICAZIONE della macchina a raggi X per IC AX7900:
- Ispezione LED, SMT, BGA, CSP, Flip Chip.
- Semiconduttori, Componenti di packaging, Industria delle batterie.
- Componenti elettronici, Ricambi auto, Industria fotovoltaica.
- Pressofusione di alluminio, Materie plastiche.
- Ceramiche, Altre industrie speciali
CARATTERISTICHE della macchina a raggi X per IC AX7900:
- Tubo a raggi X da 90KV 5μm, Detector FPD.
- Workstation multifunzione, movimento multi-asse X-Y. Movimento "Arco" di ±60° (Opzionale).
- I controlli di movimento includono il movimento del tavolo X/Y più il movimento del tubo e del detector sull'asse Z, inclinazione di ±60° (opzionale).
- Sistema di elaborazione immagini multifunzione DXI.
- Funzione di programmazione X/Y per routine di ispezione multi-immagine
- Area di carico max. 600mm x 520mm, area di rilevamento max. 505mm x 440mm, con ingrandimento geometrico di circa 52X.
- Misurazione automatica vuoti/aree BGA più generazione di report.
Specifiche Tecniche AX7900
| Articolo | Definizione | Specifiche |
| Parametri di Sistema | Dimensioni | 1215(L)x1325(P)x1700(A)mm |
| Peso | 1240kg | |
| Alimentazione | 220AC/50Hz | |
| Consumo Energetico | 0.8kW | |
| Tubo Raggi X | Tipo | Chiuso |
| Tensione Max. | 90kV | |
| Potenza Max. | 8W | |
| Dimensione Spot | 5μm | |
| Sistema Raggi X | Intensificatore | FPD |
| Monitor | LCD da 24 pollici | |
| Ingrandimento Geometrico | 52X | |
| Regione di Rilevamento | Dimensioni Carico Max. | 600mm x 520mm |
| Area Ispezione Max. | 505mm x 440mm | |
| Perdita Raggi X | <1μSv/h | |

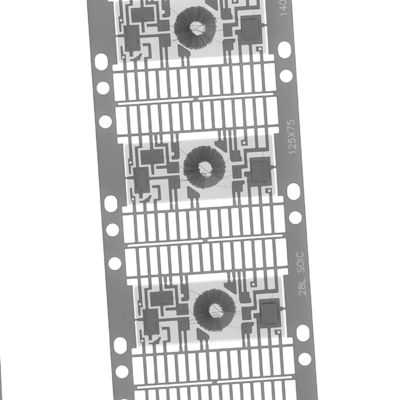

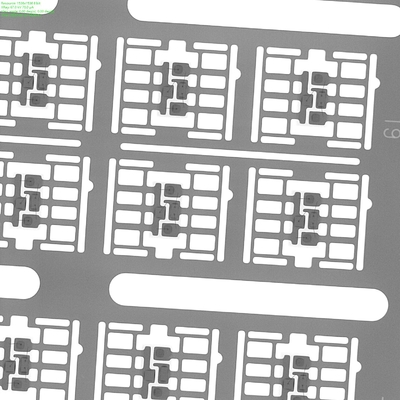

Immagini di Ispezione della macchina a raggi X per IC AX7900:
