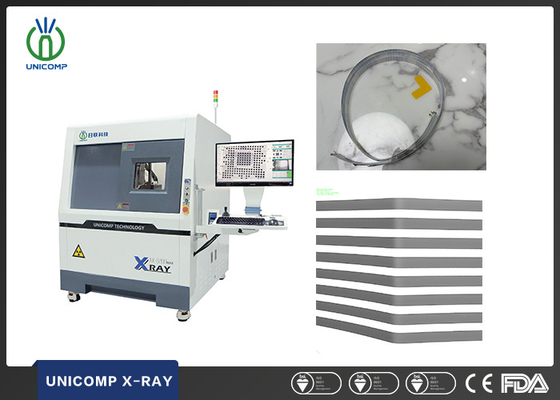

Apparecchiature per l'ispezione a raggi X a tubo sigillato per cavi
Proprietà di base
Luogo di origine:
CINESE
Marchio:
Unicomp
Certificazione:
CE, FDA
Numero di modello:
AX8200MAX
Proprietà Commerciali
Quantità minima di ordine:
1 PCS
Prezzo:
can negotiate
Termini di pagamento:
T/T, L/C
Capacità di fornitura:
300 PCS al mese
Riepilogo Prodotto
Apparecchiature di ispezione a raggi X per cavi SriconversioneDiMacchina a raggi X SMT Riassunto del sistema Impronta 1280 ((W) × 1220 ((D) × 1615 ((H) mm Peso della macchina 1250 kg Fornitore di energia AC 110~220V, 50/60Hz Dimensione dell'imballaggio in compensato 175 ((W) × 155 ((D) × 200 ((H) cm ...
Dettagli del prodotto
Evidenziare:
Apparecchiature per l'ispezione a raggi X con cavo
,Apparecchiature di ispezione a raggi X a tubo sigillato
,Apparecchiature di ispezione a raggi X per cavi
Tube Voltage:
0~90kV (regolabile)
Tube Type:
Sigillato
Focus Spot Size:
5μm
Detector:
Rivelatore dello schermo piatto (FPD)
Packing Weight:
1500 kg
Power Supply:
CA 110~220V, 50/60Hz
Descrizione del prodotto
Apparecchiature di ispezione a raggi X per cavi
SriconversioneDiMacchina a raggi X SMT
| Riassunto del sistema | |
| Impronta | 1280 ((W) × 1220 ((D) × 1615 ((H) mm |
| Peso della macchina | 1250 kg |
| Fornitore di energia | AC 110~220V, 50/60Hz |
| Dimensione dell'imballaggio in compensato | 175 ((W) × 155 ((D) × 200 ((H) cm |
| Peso dell'imballaggio | 1250 kg |
| Consumo di energia | 10,0 kW |
| Tubo a raggi X | |
| Tipo di tubo | Sigillato |
| Potenza massima. | 8W |
| Voltaggio | 0 ~ 90 kV (regolabile) |
| Dimensione del punto focale | 5 μm |
| Sistema di immagini | |
| Detettore | Detettore a pannello piatto (FPD) |
| Dimensione dei pixel | 85 μm |
| Area di rilevamento efficace | 129*129 mm |
| Tassi di immagine | 30 fps |
| Matrice di pixel | 1536*1536 |
| Ingrandimento del sistema | 600X |
| Software | |
| Automisurazione | Dati di misurazione e supporto automatici/uscita grafica dei vuoti di saldatura BGA |
| Strumenti di misurazione multipli | Supporto per la misurazione della distanza, dell'angolo, del diametro, del poligono, della velocità di riempimento PTH, ecc. |
| Modalità CNC | Ispezione programmabile CNC, facile da usare e facile da usare |
| Visualizzazione in tempo reale | Visualizzazione in tempo reale dei dati di lavoro di tensione, corrente, angolo, data, ecc. |
| Navigazione | Conveniente sistema di posizionamento del punto bersaglio |
| Sistema di controllo del movimento | |
| Controllo del movimento | Joystick, tastiera, mouse e touch panel |
| Max. Area di carico/peso | 610*610 mm / 10 kg |
| Max. Area di ispezione | 550*550 mm |
| Viste oblique | Max. 60° |
| Manipolatore | 6 assi con X / Y / Z1 / Z2 / T1 / T2 |
| PC industriali | |
| Monitor | Display LCD touch interattivo 24 ̊ FHD |
| Sistema operativo | Windows 10 a 64 bit |
| Disco rigido | 1 TB |
| RAM | 8 GB |
| Modello CPU | Processore Intel i7 |
| Altre caratteristiche | |
| Porta aperta. | Scorrevole elettrico |
| Sicurezza radiologica | < 1μSv/h (risponde a tutte le norme internazionali) |
| Gestione dell'autorità | Sistema di controllo dell'accesso alle impronte digitali e accesso alle password. |
| Operazione di sicurezza | Interlock elettromagnetico, luce di avvertimento e monitor di fuga di radiazioni in tempo reale |
| *Le specifiche sono soggette a modifiche senza preavviso. Tutti i marchi sono di proprietà del produttore del sistema. | |
Campo di applicazione della macchina a raggi X
Ampiamente applicato per BGA, CSP, Flip Chip, LED, Fuse, Diodo, PCB, Semiconduttore, Batteria, Small Metal Casting, Modulo di connettore elettronico, Cavi, Componenti aerospaziali, Industria fotovoltaica,ecc.
Funzione e caratteristiche della macchina a raggi X
Ispezione Immagini della macchina a raggi X SMT
