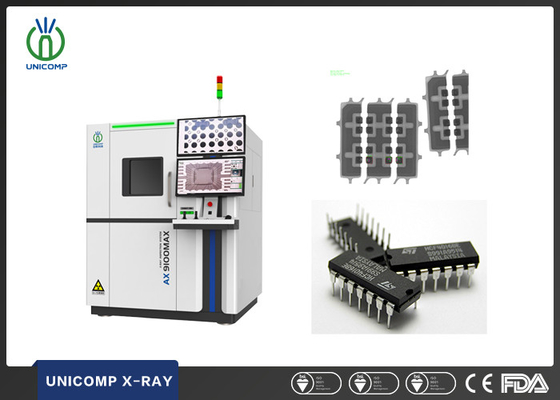

Macchina a raggi X per PCB ad alte ingrandimenti Unicomp AX9100MAX per l'ispezione dei fili di legame dei componenti elettronici di IC
Proprietà di base
Luogo di origine:
CINESE
Marchio:
UNICOMP
Certificazione:
CE, FDA
Numero di modello:
AX9100max
Proprietà Commerciali
Quantità minima di ordine:
1 set
Prezzo:
can negotiate
Termini di pagamento:
L/C, T/T
Capacità di fornitura:
100set/montrh
Riepilogo Prodotto
Ampiamente applicato per BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconduttore, Batteria, Small Metal Casting, Modulo di connettore elettronico, Cavi, Industria fotovoltaica, ecc. Campi di applicazione Funzioni e caratteristiche Immagine di ispezione Riassunto del sistema Impronta 1455 ((W) × ...
Dettagli del prodotto
Evidenziare:
Macchina a raggi X ad alta ingrandimento
,Componenti di circuiti integrati elettronici Macchina a raggi X
,Macchina a raggi X per l'ispezione del filo di legatura
X-Ray Tube Type:
Tipo sigillato
Voltage:
0~130kV ((Regolabile
Pixel Size:
84 μm
Pixel:
1536*1536
Footprint:
1455 ((W) × 1760 ((D) × 1945 ((H) mm
Descrizione del prodotto
Ampiamente applicato per BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconduttore, Batteria, Small Metal Casting, Modulo di connettore elettronico, Cavi, Industria fotovoltaica, ecc.
-
Campi di applicazione
-
Funzioni e caratteristiche
-
Immagine di ispezione
| Riassunto del sistema | |
| Impronta | 1455 ((W) × 1760 ((D) × 1945 ((H) mm |
| Peso della macchina | 2400 kg |
| Fornitore di energia |
AC 110~220V, 50/60Hz
|
| Dimensione dell'imballaggio | 1710 ((W) × 1950 ((D) × 1875 ((H) mm |
| Peso dell'imballaggio | 2600 kg |
| Consumo di energia | 4 kW |
| Tubo a raggi X | |
| Tipo di tubo Tipo | Tipo sigillato |
| Potenza massima | 65 W |
| Voltaggio | 0~130 kV (regolabile) |
| Dimensione del punto focale | ≤ 7 μm |
| Sistema di immagini | |
| Detettore | FPD ad alta risoluzione |
| Dimensione dei pixel | 84 μm |
| Area di rilevamento efficace | 129*129 mm |
| Tassi di immagine | 20 fps |
| Pixel | 1536*1536 |
| Ingrandimento del sistema | 1600X |
| Software | |
| Uno clic Zoom in & out | Navigazione rapida e automatica della regione ROI |
| Seguimento a punto fisso durante l'inclinazione del FPD | Seguimento automatico del tavolo mentre l'asse si inclina separatamente |
| Algoritmi per la ricostruzione di immagini a superrisoluzione | Migliora in modo intelligente la chiarezza dell'immagine con un solo clic |
| Confronto automatico delle immagini | Aggiusta in modo intelligente il contrasto dell'immagine con un solo clic |
| Varietà di algoritmi di trattamento dei filtri | Funzioni di pre-elaborazione di immagini di affilatura, miglioramento, inversione del colore, denoisazione |
| Sistema di controllo del movimento | |
| Metodo di controllo del movimento | Doppio joystick, tastiera e mouse |
| Dimensione massima del carico | F620 mm |
| Dimensione massima dell'ispezione | 600*450 mm |
| Ispezione dell'inclinazione | Massimo 60°(tubo e rilevatore) |
| Fase obiettivo | Rotazione orizzontale 360° |
| PC industriali | |
| Monitor (Duplo) | Display 4K HD |
| Sistema operativo | Windows 10 a 64 bit |
| Disco rigido | 1 TB |
| RAM | 16G |
| Modello CPU | Processore Intel i7 |
| Altre caratteristiche | |
| Porta aperta. | Manuale |
| Operazione di sicurezza | Interblocco elettromagnetico, luce di avvertimento e monitor di fuga di radiazioni in tempo reale |
| Gestione dell'autorità | Sistema di gestione dell'accesso alle impronte digitali e supporto all'accesso alle password |
| Sicurezza radiologica | < 1μSv/h (risponde a tutte le norme internazionali) |
* Le specifiche sono soggette a modifiche senza preavviso.
-
Dimensioni e aspetto
