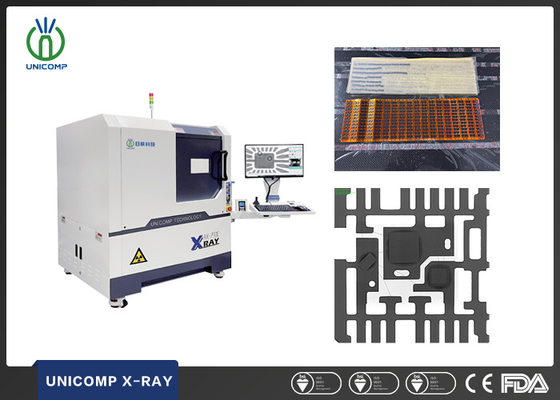

Aggiornamento al rilevatore a pannello piatto FPD attrezzatura di ispezione a raggi X per IC con matrice di pixel 1536 * 1536 mm
Proprietà di base
Luogo di origine:
Cina
Marchio:
UNICOMP
Certificazione:
CE, FDA
Numero di modello:
AX7900
Proprietà Commerciali
Quantità minima di ordine:
1 set
Prezzo:
can negotiate
Termini di pagamento:
T/T, L/C
Capacità di fornitura:
300 serie al mese
Riepilogo Prodotto
Apparecchiature di ispezione a raggi X per circuiti integrati Descrizione della macchina a raggi X per circuiti integrati AX7900: Ha ampie applicazioni in diversi settori come BGA, CSP, Flip Chip, LED, Fuse, Diodi, PCB, Semiconduttori, Produzione di batterie, Microfusione di metalli, Assemblaggi di ...
Dettagli del prodotto
Evidenziare:
Attrezzature di ispezione a raggi X IC
,1536*1536mm attrezzature di ispezione a raggi X
,Apparecchiature di ispezione a raggi X per circuiti integrati
Voltage:
90kV
Weight:
1240kg
Focus Spot Size:
5μm
Detector:
Rivelatore dello schermo piatto (FPD)
Pixel Size:
84 μm
Geometric Magnification:
52X
Pixel Matrix:
1536*1536 mm
Descrizione del prodotto
Apparecchiature di ispezione a raggi X per circuiti integrati
Descrizione della macchina a raggi X per circuiti integrati AX7900:
Ha ampie applicazioni in diversi settori come BGA, CSP, Flip Chip, LED, Fuse, Diodi, PCB, Semiconduttori, Produzione di batterie, Microfusione di metalli, Assemblaggi di connettori elettronici, Cablaggi, Parti aerospaziali e Industria fotovoltaica, solo per citarne alcuni.
CARATTERISTICHE della macchina a raggi X per circuiti integrati AX7900:
-
Sistema di puntatore laser a posizionamento di precisione installato su un ampio tavolo di ispezione
-
Controllo accurato, posizionamento automatico con programmazione CNC
- Inclinazione FPD ±25
- Interblocco elettromagnetico di sicurezza
-
Sistema di gestione accessi tramite impronte digitali
-
Monitoraggio in tempo reale delle radiazioni
Specifiche tecniche dell'AX7900
| Articolo | Definizione | Specifiche |
| Parametri di sistema | Dimensioni | 1215(L)x1325(W)x1700(H)mm |
| Peso | 1240kg | |
| Alimentazione |
220V CA, 50/60Hz
|
|
| Consumo energetico | 0.8kW | |
| Tubo a raggi X | Tipo |
Sigillato
|
| Tensione massima |
90kV
|
|
| Potenza massima | 8W | |
| Dimensione del punto | 5μm | |
| Sistema a raggi X | Intensificatore | FPD |
| Monitor | LCD da 24 pollici | |
| Ingrandimento geometrico | 52X | |
| Area di rilevamento | Area di carico massima | 600mm x 520mm |
| Area di ispezione massima | 505mm x 440mm | |
| Perdita di raggi X | <1μSv/h
(Conforme a tutti gli standard internazionali)
|
|
Immagini di ispezione della macchina a raggi X per circuiti integrati AX7900:
